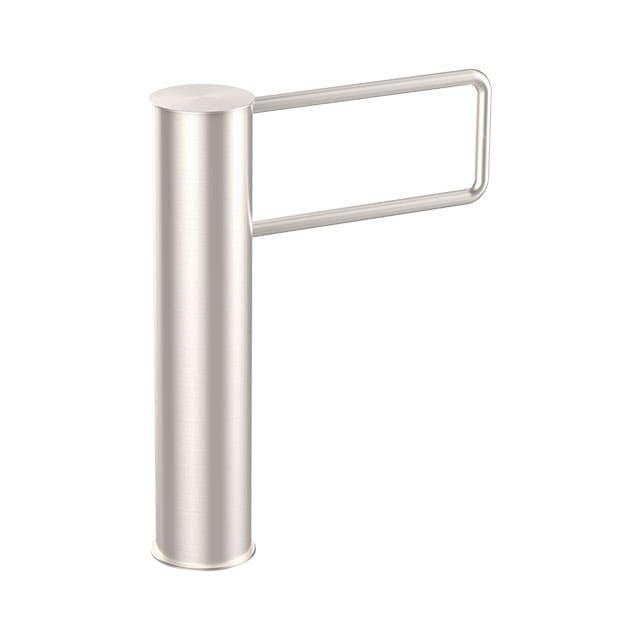

- Калитка  турнікет складається зі стійки 2  з нерухомою основою  1. Зверху на стійку 2 встановлюється корпус 3 з прапорцем 5 зі скла або труби.
- На корпус 3 турнікети зверху встановлюється кришка 4 з привареним гвинтом, яка вкручується в стійку 2 турнікети, фіксуючи основні елементи калітки.
- В  нижньої  частини  стойки  2  турнікету  розташовані  блок  керування  і сервопривод 6, які забезпечують поворот прапорця в один або інший бік на кут 90° і  автоматичний довод прапорця до початкового положення після кожного проходу через турнікет.

- Блок керування 6 являє собою металевий корпус, встановлений у стійку 2 турнікети (склянка). У корпусі блока керування кріпляться блок живлення й плата, на якій встановлені контролери з електронними компонентами та роз'ємами для зовнішніх під'єднань. Блок  керування  предназначен  для  забезпечення  електроживлення  и  керування фіксацією турнікету.

- Пульт керування виготовлений у формі невеликого настільного приладу в корпусі з пластику та слугує для завдання й індикації режимів роботи під час ручного керування турнікетом.

Режими роботи турнікету:
1) відкритися в напрямку «А» або «В»;
2) вільний прохід у напрямку «А» або «В».
Перемикання режимів роботи турнікету здійснюється або за допомогою пульта керування, або в складі автоматизованої системи керування доступом СКУД (за картками, брелоками тощо).
- У вихідному стані, за ввімкненого живлення, прапорець заблокований від повороту приводом в обох напрямках. Після надходження дозволеної команди на прохід в одному з напрямків:
- прапорець звільняється від блокування;
- сервопривод повертає прапорець на кут 90° у заданому напрямку;
- після зняття дозволеної команди на прохід  сервопривод повертає прапорець у вихідне положення та блокується від повороту в обох напрямках.
- Напруга електроживлення турнікету 12 В постійного струму забезпечується блоком живлення.
